ΠροϊόνDεπιγραφή
Καθώς η αστικοποίηση επιταχύνεται, οι επιφανειακές δονήσεις επηρεάζουν όλο και περισσότερο την ακεραιότητα των κτιρίων, την απόδοση του ευαίσθητου εξοπλισμού και τη συνολική ανθρώπινη άνεση. Οι παραδοσιακές προσεγγίσεις μετριασμού-όπως τα ορύγματα, τα υλικά πλήρωσης και οι κατασκευές από σκυρόδεμα-συχνά υπολείπονται λόγω υψηλού κόστους, περιορισμένης απόδοσης και περιβαλλοντικών ανησυχιών. Εν τω μεταξύ, τα συμβατικά συστήματα σεισμικής απόκτησης παραμένουν ογκώδη, ακριβά, δύσκολα στην ανάπτυξη και απαιτούν συχνή συντήρηση.

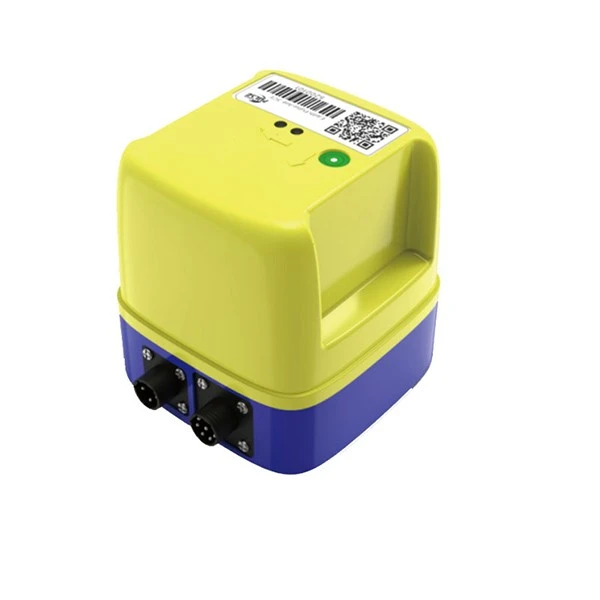

Ως απάντηση σε αυτές τις προκλήσεις, ο Όμιλος Rancheng ανέπτυξε το RC-3CE, έναν προηγμένο κόμβο γεωφώνου 3 συστατικών που προσφέρει μια συμπαγή, ελαφριά και εξαιρετικά αποτελεσματική λύση για τριαξονική σεισμική ανίχνευση. Αυτό το ευέλικτο όργανο είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών, όπως σεισμική παρακολούθηση, γεωλογικές έρευνες, μικροσεισμική παρατήρηση και μηχανικές έρευνες.
Το RC-3CE χρησιμοποιείται ευρέως σε περιφερειακές αξιολογήσεις σεισμικής ασφάλειας, ρηχές γεωλογικές έρευνες, εξερεύνηση αστικού υπόγειου διαστήματος, γεωθερμία και εξερεύνηση πόρων (συμπεριλαμβανομένου πετρελαίου, φυσικού αερίου, άνθρακα και μη σιδηρούχων ορυκτών), καθώς και σε έρευνες ανθρακωρυχείων. Είναι επίσης κατάλληλο-για την παρακολούθηση της δομικής υγείας και την επιτήρηση γεωλογικών καταστροφών. Στην ακαδημαϊκή έρευνα, το RC-3CE υποστηρίζει απεικόνιση θορύβου παρασκηνίου, μικροσεισμικές μελέτες και σεισμικά έργα εξερεύνησης ενεργών πηγών.
Τεχνικές Παράμετροι
|
Φυσικός |
||
|
Παράμετρος |
Δείκτης |
|
|
Βάρος |
920g |
|
|
Μέγεθος |
90mmx100mmx115mm |
|
|
Θερμοκρασία εργασίας |
-40 μοίρες έως{1}} μοίρες |
|
|
Αδιάβροχος |
IP68 |
|
|
Χρόνος αντοχής@25 μοίρες |
Μόνιμη εγγραφή (εξωτερικό ηλιακό πάνελ) |
|
|
Χρόνος φόρτισης |
6,5 ώρες |
|
|
Οργανο |
||
|
Παράμετρος |
Δείκτης |
|
|
Αριθμός καναλιών |
3 κανάλια △- ∑ADC |
|
|
ADC |
32 bit |
|
|
Ρυθμός δειγματοληψίας |
0,25ms, 0,5ms, 1ms, 2ms, 4ms, 8ms, 10ms, 20ms |
|
|
Κέρδος προενισχυτή |
0-24dB (6dB βήματα) |
|
|
Φίλτρο χαμηλής κοπής |
1Hz, DC αφαιρέθηκε ή απενεργοποιήστε |
|
|
Φίλτρο Anti Aliasing |
206,5Hz@2ms (82,6%συχνότητα Nyquist) προαιρετική μέγιστη φάση ή ελάχιστη φάση |
|
|
Είσοδος OdB@Max |
2,5 V αιχμής |
|
|
Ισοδύναμος θόρυβος εισόδου @12dB |
0.5uV@0.25ms/0,2uV@2ms/0,14uV@4ms |
|
| Στιγμιαίο δυναμικό εύρος @12dB | 118.9dB@0.25ms/126,8dB@2ms/130dB @4ms | |
|
Συνολικό δυναμικό εύρος |
145dB |
|
|
Πρότυπο χρονισμού |
<1ppm |
|
|
Ακρίβεια χρόνου |
±10μs |
|
|
Εσωτερική αποθήκευση |
Επέκταση από 32 GB σε 128 GB |
|
|
Ενσωματωμένο GPS |
GPS, BDS, GLONASS, GNSS (Ταυτόχρονη λήψη) χρησιμοποιούνται για χρονισμό και εντοπισμό θέσης |
|
|
Αισθητήρας |
||
|
Παράμετρος |
Δείκτης |
Δείκτης |
|
Προαιρετικός ανιχνευτής |
5 Hz |
2Hz |
|
Φυσική συχνότητα (Hz) |
5±7.5% |
2±15% |
|
Αντίσταση DC (Ω) |
1850±5% |
6400±10% |
|
Ευαισθησία (V/m/s) |
80±5% |
260±15% |
|
Απόσβεση |
0.7±7.5% |
0.7±15% |
|
Παραμόρφωση |
Λιγότερο ή ίσο με 0,2% |
Λιγότερο ή ίσο με 3% |
|
Ψευδώνυμο (Hz) |
Μεγαλύτερο ή ίσο με 120 |
Μεγαλύτερο ή ίσο με 90 |
|
Έγκυρο εύρος συχνότητας (Hz) |
0.2~1000 |
0.1~300 |
Αρχή εργασίας του 3 Εξάρτημα Geophone
Το RC{2}}3CE 3 Component Geophone χρησιμοποιεί ένα τρι-αξονικό επιταχυνσιόμετρο για την ταυτόχρονη καταγραφή σεισμικών δονήσεων προς τις κατευθύνσεις X, Y και Z. Ο κατακόρυφος άξονας Z-ανταποκρίνεται κυρίως στα κύματα P-, ενώ οι οριζόντιοι άξονες X και Y καταγράφουν τα κύματα SV- και SH-. Συλλέγοντας και τα τρία στοιχεία της κίνησης του εδάφους, το σύστημα διατηρεί το πλήρες πεδίο κύματος και επιτρέπει προηγμένες αναλύσεις, όπως διαχωρισμό κυματοπεδίων, δομικό χαρακτηρισμό και αναγνώριση μικροσεισμικών γεγονότων. Ένας ενσωματωμένος{11}}αλγόριθμος προσαρμοστικής μείωσης θορύβου βελτιώνει περαιτέρω τη σαφήνεια των δεδομένων σε δύσκολα περιβάλλοντα πεδίου.
Πώς λειτουργεί η φόρτιση και η συλλογή δεδομένων
Το RC-3CE 3 Component Geophone χρησιμοποιεί ένα ολοκληρωμένο σύστημα που αυτοματοποιεί τόσο τη φόρτιση όσο και τη συλλογή δεδομένων για να απλοποιήσει τις λειτουργίες πεδίου. Κάθε κόμβος φορτίζεται από κενός σε πλήρης σε περίπου 6,5 ώρες, ενώ τα δεδομένα μπορούν να εξαχθούν με ταχύτητα 4 MB/s ανά υποδοχή, επιτρέποντας τη συλλογή δεδομένων 15 GB σε περίπου μία ώρα. Η συσκευή υποστηρίζει μακροπρόθεσμα έργα με συνεχή δειγματοληψία 2 ms για έως και 40 ημέρες, ελαχιστοποιώντας την ανάγκη για συχνές επισκέψεις στον ιστότοπο.
Για την υποστήριξη διαφορετικών σεναρίων ανάπτυξης, το RC-3CE είναι διαθέσιμο σε πολλές διαμορφώσεις. Τα τυπικά μοντέλα διαθέτουν ενσωματωμένο 4G, εξωτερική είσοδο ρεύματος και υποδοχές γεωφώνου ή RJ45 με βαθμολογία IP68. Μια προαιρετική έκδοση ενσωματώνει μια μονάδα ηλιακής ενέργειας, επεκτείνοντας την αυτόνομη λειτουργία και επιτρέποντας τη χρήση εξωτερικών γεωφώνων. Αυτές οι ευέλικτες διαμορφώσεις εξασφαλίζουν αξιόπιστη απόδοση σε διάφορα περιβάλλοντα έρευνας.
Βασικά χαρακτηριστικά - RC-3CE 3 Component Geophone vs SmartSolo
Μικρότερο μέγεθος και ελαφρύτερο βάρος
Το RC{3}}3CE 3 Component Geophone έχει περίπου το ήμισυ του βάρους και του μεγέθους του SmartSolo, καθιστώντας σημαντικά ευκολότερη τη μεταφορά, την ανάπτυξη και την ανάκτησή του. Ο μειωμένος όγκος επιτρέπει στα πληρώματα να χειρίζονται περισσότερους κόμβους ανά βάρδια, βελτιώνοντας τη λειτουργική αποτελεσματικότητα σε έρευνες μεγάλης κλίμακας. Αντίθετα, ο μεγαλύτερος παράγοντας μορφής του SmartSolo αυξάνει τον φόρτο εργασίας πεδίου και επιβραδύνει την ταχύτητα ανάπτυξης.
01
Σύνδεση-Δωρεάν και πιο αξιόπιστο σε σκληρά περιβάλλοντα
Το RC-3CE Geophone υιοθετεί μια σχεδίαση εντελώς δωρεάν σύνδεσης-χωρίς εκτεθειμένες ηλεκτρικές επαφές. Αυτό εξαλείφει τις αστοχίες που προκαλούνται από τη διάβρωση, τις λυγισμένες ακίδες, τη λάσπη, την άμμο ή τη συμπύκνωση-ζητήματα που αντιμετωπίζονται συχνά με συστήματα που βασίζονται σε συνδέσμους-όπως το SmartSolo. Το RC-3CE 3 Component Geophone παρέχει υψηλότερη μακροπρόθεσμη αξιοπιστία σε βρεγμένες, σκονισμένες και εξαιρετικά μεταβλητές συνθήκες πεδίου.
02
Υψηλότερη απόδοση δεδομένων και χαμηλότερος θόρυβος
Με ισοδύναμο θόρυβο εισόδου 0,12 μV @ 2 ms, το RC-3CE προσφέρει δεδομένα καθαρότερα και υψηλότερης-ανάλυσης σε σύγκριση με δέκτες επιπέδου IGU- στα 0,18 μV. Αυτό το χαμηλότερο επίπεδο θορύβου ενισχύει τη μικροσεισμική ανίχνευση και βελτιώνει την ποιότητα της δομικής απεικόνισης. Τα χαρακτηριστικά θορύβου του SmartSolo έχουν ως αποτέλεσμα συγκριτικά χαμηλότερη ευκρίνεια δεδομένων, ειδικά σε περιβάλλοντα χαμηλού πλάτους.
03
Εξυπνότερη λειτουργία και QC μεγάλης- εμβέλειας
Το RC{2}}3CE 3 Component Geophone ενσωματώνει ένα-σύστημα BLE που έχει αναπτυχθεί μόνος του για ενεργοποίηση, QC και παρακολούθηση κατάστασης. Υποστηρίζει έξυπνη ενεργοποίηση/απενεργοποίηση χωρίς μηχανικούς διακόπτες και προσφέρει ορατότητα QC μεγάλης-εμβέλειας-πάνω από 70 μέτρα μέσω τηλεφώνου και περισσότερα από 300 μέτρα μέσω drone. Το SmartSolo απαιτεί πρόσθετες συσκευές, όπως μαγνητικούς διακόπτες και σαρωτές RFID, αυξάνοντας την πολυπλοκότητα της ροής εργασίας και την κατανάλωση χρόνου.
04
Απλούστερη δομή συστήματος και χαμηλότερο κόστος ιδιοκτησίας
Το σύστημα Ant αποτελείται μόνο από Ant Nodes, ένα συνδυασμένο Charging & Harvesting Rack και έναν Server. Συγκριτικά, το σύστημα SmartSolo απαιτεί πολλαπλά ξεχωριστά εξαρτήματα: ράφι φόρτισης, σχάρα συγκομιδής, μηχανή συναρμολόγησης/αποσυναρμολόγησης, ράφι δοκιμής, μαγνητικό διακόπτη, σαρωτή RFID και πολλά άλλα. Με την εξάλειψη του επιπλέον εξοπλισμού, το RC-3CE 3 Component Geophone μειώνει τις απαιτήσεις εφοδιαστικής, απλοποιεί τις καθημερινές λειτουργίες και μειώνει το συνολικό κόστος ιδιοκτησίας.
05
Απόδειξη
Ο Όμιλος Rancheng κατέχει πολλά εθνικά και διεθνή διπλώματα ευρεσιτεχνίας που καλύπτουν τη σχεδίαση κόμβων, τη-δομή τριπλής ανίχνευσης, τη δωρεάν στεγανοποίηση συνδέσμων-, την ασύρματη ενεργοποίηση, την αυτόματη συλλογή και την κατανεμημένη απόκτηση. Αυτά τα διπλώματα ευρεσιτεχνίας παρέχουν ισχυρή τεχνική πιστοποίηση και μακροπρόθεσμη διασφάλιση προϊόντων.
